Impendace稳定网络

Com-Power ISN T2用于Cat端口的单个非屏蔽平衡对端口的共模干扰电压测量。3或Cat。5个有线网络。

Impendace稳定网络

• 频率范围：150 kHz至30 MHz
• 用于单个未屏蔽平衡对的干扰测量
• 随Cat提供。3＆Cat。5个LCL适配器
• EN 55022：2010 + AC：2011（CISPR 22：2008，第6.0版）中每个图D.1的电路概念
• 符合EN 55022：2010 + AC：2011（CISPR 22：2008，版本6.0）和CISPR 16-1-2：2014版本2.0的适用要求

• 产品名称：阻抗稳定网络（ISN）
• 规格：EN 55022（CISPR 22），CISPR 16-1-2
• 频率范围：150 kHz至30 MHz
• 线路参数：（1）非屏蔽平衡对
• 额定电压（EUT / AE端口）：50 VDC / 32 VAC（线对地@ 50/60 Hz）
• 电流额定值（EUT / AE端口）：800 mA（每行），1.6 Amps（每对）
• 传输带宽（需要的信号）：100 MHz
• 阻抗/相位（150 kHz至30 MHz）：150°±20°，0°±20°
• 电压分频因子：9.5 dB±1 dB
• 隔离（去耦衰减）

• 150 kHz至1.5 MHz：> 35 dB至> 55 dB（随着频率的对数线性增加）
• 1.5 MHz至30 MHz：> 55 dB

• 尺寸：10.8“x 4.5”x 3.8“（275 mm x 115 mm x 96 mm）
• 重量：2磅（0.91千克）

Impedance

Phase

Voltage Division Factor

Isolation

Longitudinal Conversion Loss

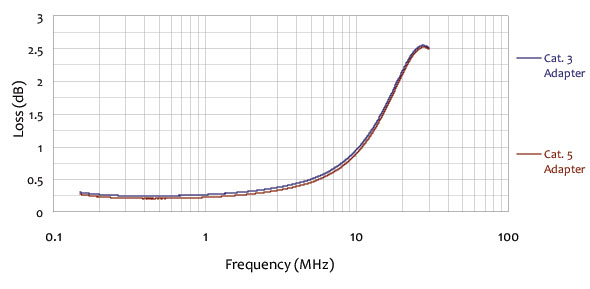

Insertion Loss of Symmetric Circuit
